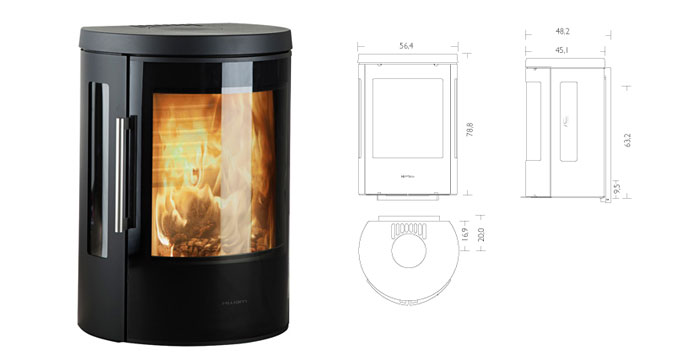

HWAM 3610, 3630 und 3650



Die Modelle der 3600-er Serie zeichnen sich durch eine hohe Heizkapazität aus. Die nach neuesten Erkenntnissen konzipierten Feuerräume führen über die HWAM-Automatik Primär-, Sekundär- (Scheibenspülung) und Tertiärluft zu.



Externe Verbrennungsluft

Bei dem Frischluftsystem wird die gesamt benötigte Verbrennungs-Luft aus dem Auβenbereich zugeführt. Optimal einzusetzten bei motorischer Entlüftung von Küche oder Bad.



Seitenfenster für mehr Feuersicht

Diese HWAM-Modelle verfügen über 2 schmale Seitenfenster, wodurch der Kaminofen mehr Sicht auf die Flammen gibt und der gesamte Ofen dadurch leichter wirkt und stilvolle, moderne Transparenz vermittelt.



Design: Henrik Soerig Thomsen und Tobias Jacobsen





weitere HWAM Modelle


Hwam 2630 Hwam 3110 Hwam 3120 Hwam 3420 Hwam 3440 Hwam 3520 Hwam 3530 Hwam 3600-Serie Hwam Classic 4 Hwam Classic 7 Hwam F 30-55s



Kamineinsätze:

Hwam I 30%2F45 Hwam I 30%2F55 Hwam I 30%2F55 s Hwam I 30%2F65



Technische Details

Nordic Ecolabel ja
mit RLU Zulassung
HWAM automaticTM: ja
Leistung mind. - höchstens (kW): 3-9
Nennwärmeleistung (kW): 6,0
Rauchabgang, Ø (mm): 150
Wirkungsgrad (%): 78,3
Schornsteinzug, min. - Empfehlung (Pa): 11
Höhe (cm): 85,5
Breite (cm): 55,6
Tiefe (cm): 44,2

Gewicht (kg): 112

Anschluβ vom Unterkante des Kaminofens, wandmontiert, oben (cm): 73,6

Anschluss von Verbrennungsluftsystem unten möglich (Ø 100 mm): Ja

Abstand zu brennbaren Materialien, hinten (cm): 15
Abstand zu brennbaren Materialien, seite (cm): 40
Abstand zu brennbaren Materialien, vorne (cm): 80
Abstand zu brennbarem Boden (cm): 7
Abstand zu brennbaren Materialien bei Eckplatzierung(cm): 35
Einrichtungsabstand, vorne (cm): 80

CO bez. auf 13% O2 (%): 0,09
CO bez. auf 13% O2 (mg/m3n): 1125
Rauchgastemperatur (oC): 292
Abgasmassenstrom (g/s): 6,0
Staubbez. auf 13% O2 (mg/m3n): 18
Staub (mg/MJ): 11
CO (mg/MJ): 711
Staub (g/kg): 1,21

EN 13240 (Europa): ja
Art. 15a (Austria): ja
NS 3058/3059 (Norway): ja
LRV (Switzerland): ja
BImSchV Stufe 1: ja
BStV München: ja
BStV Regensburg: ja
